सीबीसी वैश्विक बाज़ारों के लिए लाइट स्टील फ़्रेमयुक्त टाउनहाउस विकास

हल्के स्टील के स्टड: आयामों के साथ ठंडा {{0} गठित पतला {{1}दीवार वाला सी {{2} अनुभाग140×41×39×11 मिमी(गहराई × निकला हुआ किनारा चौड़ाई × होंठ ऊंचाई × वापसी मोड़) और0.75 मिमी मोटाई

सीबीसी के प्राथमिक बाजार: चिली, पेरू, फिलीपींस, पापुआ न्यू गिनी, टोंगा, इंडोनेशिया

संरचनात्मक तर्क, सामग्री उतार-चढ़ाव, और बाजार अनुकूलनशीलता विश्लेषण।

तकनीकी डिजाइन और संरचनात्मक विश्लेषण रिपोर्ट: सीबीसी वैश्विक बाजारों के लिए लाइट स्टील फ़्रेमयुक्त टाउनहाउस विकास

आवेदन करना:सीबीसी एकीकृत समाधान
संदर्भ परियोजना स्थान:प्यूर्टो नतालिस, दक्षिणी चिली
कुल इकाइयाँ:24 (12 इकाइयों की दो पंक्तियाँ, Z-आकार का लेआउट)
इकाई आयाम: 9.35 m (W) × 7.6 m (D) × ~6.2 m (H)
डिजाइन जीवन:50 वर्ष से अधिक या उसके बराबर
प्राथमिक संरचनात्मक सामग्री:ठंडे-पतले{{1}दीवार वाले सी-खंड बने:140×41×39×11 मिमी @ 0.75 मिमी मोटाई, G550 AZ150
डिज़ाइन एवं निर्माण प्लेटफ़ॉर्म:फ़्रेमकैड (न्यूजीलैंड)
तारीख:26 जनवरी 2026



A1:
मुख्य भार वहन करने वाले तत्वों का उपयोग किया जाता हैठंडी{{0}गठित पतली{{1}दीवार वाली C{2}}स्टडज्यामितीय आयामों के साथ140 मिमी वेब गहराई × 41 मिमी फ़्लैंज × 39 मिमी लिप × 11 मिमी रिटर्न, से निर्मित0.75 मिमी मोटा G550 AZ150 स्टील. इस प्रोफ़ाइल को आमतौर पर - के रूप में दर्शाया जाता हैC14041गहरे होंठों के साथ{{0}कम मोटाई के बावजूद बेहतर बकलिंग प्रतिरोध और पेंच धारण क्षमता प्रदान करता है।

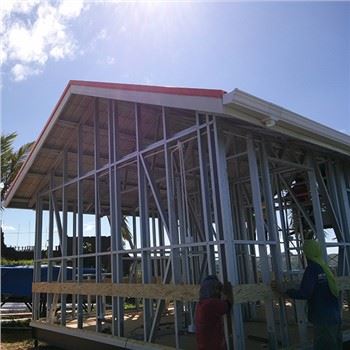

प्रमुख संरचनात्मक घटक:

दीवार स्टड: C14041 @ 0.75 मिमी, दूरी पर600 मिमी महासागर

फ़्लोर जॉयस्ट्स: वही C14041 अनुभाग, लेकिन400 मिमी महासागर पर दोगुना या अंतरितविक्षेपण मानदंडों को पूरा करने के लिए (एल/360)

छत की छतें: C14041 @ 600 मिमी ओसी मोनो के लिए -पिच छत (5 डिग्री ढलान)

ऊपर/नीचे ट्रैक: U142×40×0.75 मिमी

पार्श्व स्थिरता: द्वारा उपलब्ध कराया गया12 मिमी OSB-3 शीथिंगके साथ संयुक्त, कतरनी डायाफ्राम के रूप में कार्य करनानिरंतर बाँधने वाली {{0}नीचे की पट्टियाँकोनों पर

यद्यपि 0.75 मिमी सामान्य आवासीय एलएसएफ (जो अक्सर 0.95-1.2 मिमी का उपयोग करता है) से पतला है,गहरा होंठ (39 मिमी)औरउच्च -शक्ति G550 स्टीलसंरचनात्मक रूप से क्षतिपूर्ति करें। फ़्रेमकैड सॉफ़्टवेयर प्रति सदस्य क्षमताओं को मान्य करता हैएआईएसआई एस100-2020और स्थानीय कोड।



A2:
हाँ-उचित विवरण के साथ। जबकि बहुमंजिला निर्माण के लिए 0.75 मिमी निचले सिरे पर हैAZ150 कोटिंग (150 ग्राम/वर्ग मीटर Al-Zn मिश्र धातु)उत्कृष्ट संक्षारण सुरक्षा प्रदान करता है, खासकर जब:

स्टील हैपूरी तरह से बंददीवार की गुहाओं के भीतर (प्रत्यक्ष मौसम से सुरक्षित)

वाष्प{{0}पारगम्य लेकिन जल{{1}प्रतिरोधी बाधाएँबाहरी भाग पर स्थापित किये गये हैं

कोई थर्मल ब्रिज नहींस्टील को संक्षेपण के संपर्क में लाएं

प्यूर्टो नतालिस के ठंडे, गीले, समुद्री वातावरण में, यह प्रणाली व्यवहार्य बनी हुई हैयदि नमी प्रबंधन को प्राथमिकता दी जाती है. हालाँकि, उच्च एक्सपोज़र ज़ोन (उदाहरण के लिए, तटीय स्प्लैश ज़ोन) के लिए, महत्वपूर्ण कनेक्शनों को अपग्रेड किया जा सकता है1.0 मिमी मोटाई.

फ़्रेमकैड का संक्षारण मॉड्यूल ISO 9223 C4 वर्गीकरण (मध्यम{3}}से-उच्च संक्षारण जोखिम) के तहत 50+ वर्ष के स्थायित्व की पुष्टि करता है।





A3:
1.0-1.2 मिमी प्रणालियों की तुलना में, 0.75 मिमी प्रोफ़ाइल स्टील के वजन को ~25% कम करती है, लागत और परिवहन उत्सर्जन को कम करती है -लेकिन सघन ब्रेसिंग और सावधानीपूर्वक विक्षेपण नियंत्रण की आवश्यकता होती है।

अद्यतित सामग्री टेक{{0} छूट (प्रति यूनिट)

वस्तु	विनिर्देश	प्रति इकाई मात्रा	कुल (24 इकाइयाँ)
G550 AZ150 C14041 स्टील (0.75 मिमी)	स्टड, जॉयस्ट, राफ्टर, ट्रैक	~3,250 किग्रा	78,000 किग्रा
ओएसबी-3 शीथिंग (12 मिमी)	दीवारें + छत	274 m²	6,576 m²
पीयू मेटल एम्बॉस्ड पैनल (27 मिमी)	बाहरी आवरण	210 m²	5,040 m²
सीमेंट फाइबर बोर्ड (18 मिमी)	फर्श की अलंकार	71 m²	1,704 m²
0.6 मिमी कलरस्टील छत	पूर्वचित्रित AZ150	80 m²	1,920 m²
खनिज ऊन इन्सुलेशन	50 मिमी दीवार + 25 मिमी फर्श	365 m²	8,760 m²
वाष्प/वायु अवरोध	कक्षा II झिल्ली	274 m²	6,576 m²

ध्यान दें: फ़्लोर जॉइस्ट को लाइव {{0}लोड विक्षेपण को सीमित करने के लिए पूरक ब्रिजिंग या कम दूरी की आवश्यकता हो सकती है (<10 mm).



A4:

लागत क्षमता: कम स्टील टनभार से दूरदराज के बाजारों के लिए महत्वपूर्ण सामग्री और शिपिंग लागत कम हो जाती है।

रफ़्तार: FrameCAD पूर्ण BIM से {{1}फ़ैक्टरी स्वचालन को सक्षम बनाता है; दीवार पैनल साइट से बाहर इकट्ठे किए गए<48 hours.

वहनीयता: High recycled content (>G550 स्टील में 30%); हल्के वजन का=कम कार्बन फुटप्रिंट।

ऊष्मीय प्रदर्शन: पीयू पैनल + कैविटी इन्सुलेशन प्राप्त होता हैU-मान ≈ 0.21 W/m²K(दीवारें), चिली ज़ोन 5 की आवश्यकताओं से अधिक।

आपदा लचीलापन: भूकंपीय घटनाओं (नमनीय) में अच्छा प्रदर्शन करता है और लकड़ी के विपरीत सड़ांध/कीड़ों का प्रतिरोध करता है।





A5:
सीबीसी विविध जलवायु, भूकंपीय और नियामक वातावरण में काम करता है। नीचे एक बाज़ार-विशिष्ट अनुकूलन मैट्रिक्स है:

बाज़ार	जलवायु एवं जोखिम प्रोफाइल	आवश्यक संशोधन	दलील
चिली (दक्षिणी)	ठंडा, गीला, भूकंपीय (ज़ोन 3-4), हवा	- (बेसलाइन डिज़ाइन)	कम तापमान, बारिश और भूकंप के लिए पहले से ही अनुकूलित है
पेरू (तटीय और एंडियन)	शुष्क तट/ठंडे उच्चभूमि; भूकंपीय (क्षेत्र 3)	• ऊंचे इलाकों में छत का ढलान 10 डिग्री तक बढ़ाएं • NTE E.030 के अनुसार भूकंपीय संबंध जोड़ें	बर्फ जमा होने से रोकें (एंडीज़); पेरू के भूकंपीय कोड से मिलें
फिलिपींस	उष्णकटिबंधीय, आंधी-तूफ़ान की आशंका, उच्च आर्द्रता, भूकंपीय	• फास्टनरों को स्टेनलेस स्टील में अपग्रेड करें • अधिक संक्षारण मार्जिन के लिए Z275 या AZ200 का उपयोग करें • छत के उत्थान प्रतिरोध को बढ़ाएं (करीब राफ्टर की दूरी @ 400 मिमी) • फर्श के नीचे दीमक अवरोधक लगाएं	टाइफून (200 किमी/घंटा से अधिक या उसके बराबर हवाएं); नमक का स्प्रे; दीमक का खतरा
पापुआ न्यू गिनी	भूमध्यरेखीय वर्षावन, उच्च वर्षा, भूकंपीय, अनौपचारिक बस्तियाँ	• खंभों पर फर्श ऊंचा करें (न्यूनतम. 600 मिमी) • वेंटिलेशन के लिए खुले -ज्वाइंट क्लैडिंग का उपयोग करें • ग्रिड की तैयारी को बंद करने के लिए एमईपी को सरल बनाएं	बाढ़ से बचाव; फफूंदी की रोकथाम; सीमित ग्रिड पहुंच
टोंगा	छोटा द्वीप, चक्रवाती (कैट 4-5), खारी हवा, सीमित रसद	• AZ200 कोटिंग का कम से कम उपयोग करें • छत से लेकर दीवार के लंगरगाह तक सुदृढ़ीकरण (तूफान क्लिप) • बजरा परिवहन के लिए संपूर्ण मॉड्यूल पूर्वनिर्मित करें	अत्यधिक हवा का उत्थान; संक्षारण; परिवहन बाधाएँ
इंडोनेशिया (जावा, सुमात्रा, पापुआ)	उष्णकटिबंधीय, भूकंपीय, ज्वालामुखीय, उच्च आर्द्रता	• रसोई में आग लगने वाला {{0}रेटेड जिप्सम • दीमक-रोधी OSB या MgO बोर्ड • नरम मिट्टी के लिए मॉड्यूलर नींव	भूकंप लचीलापन; जैविक गिरावट; अस्थिर ज़मीन

सभी बाज़ारों के लिए सार्वभौमिक अनुकूलन:

स्थानीय कोड अनुपालन: फ़्रेमकैड लाइब्रेरीज़ को राष्ट्रीय मानकों (उदाहरण के लिए, फिलीपींस के लिए एनएससीपी, इंडोनेशिया के लिए एसएनआई) के साथ अद्यतन किया जा सकता है।

श्रम कौशल स्तर: सीबीसी प्रदान करें {{0}प्रमाणित असेंबली प्रशिक्षण {{1}एलएसएफ को कंक्रीट की तुलना में कम कुशल श्रम की आवश्यकता होती है।

आपूर्ति श्रृंखला: गुणवत्ता सुनिश्चित करने के लिए सीबीसी के निर्माण या क्षेत्रीय केंद्रों (उदाहरण के लिए, मनीला, लीमा) में सभी घटकों को प्री-किट करें।



डिज़ाइन-का उपयोग किया जा रहा है0.75 मिमी G550 AZ150 C14041 ठंडे -गठित अनुभाग-एक वितरित करता हैलागत, गति और स्थायित्व का अनुकूलित संतुलनलैटिन अमेरिका और एशिया-प्रशांत में सीबीसी के पोर्टफोलियो के लिए। दक्षिणी चिली के लिए उपयुक्त होते हुए भी, लक्षित संवर्द्धन (कोटिंग उन्नयन, पवन/भूकंपीय विवरण, नींव रणनीतियाँ) निर्बाध तैनाती को सक्षम बनाते हैं।पेरू के पहाड़, फिलीपींस का तूफान बेल्ट, या टोंगा का चक्रवात क्षेत्र.

फ़्रेमकैड के पैरामीट्रिक डिज़ाइन इंजन और सीबीसी की एकीकृत आपूर्ति श्रृंखला का लाभ उठाकर, यह प्रणाली प्रदान करती हैविश्व स्तर पर स्केलेबल, जलवायु{{0}उत्तरदायी आवास समाधान-किफायती, लचीले और तेजी से लागू होने वाले शहरी या ग्रामीण विकास के लिए आदर्श।
