पेरूवियन ट्रैपेज़ॉइडल स्टील स्ट्रक्चर वेयरहाउस के लिए स्टील की खपत का अनुमान

पेरूवियन ट्रैपेज़ॉइडल स्टील स्ट्रक्चर वेयरहाउस के लिए स्टील की खपत का अनुमान



योजना का आकार:चतुर्भुज

लंबाई: 190 मी

चौड़ाई: 80 मीटर (संकीर्ण अंत) / 116 मीटर (चौड़ा अंत)

भवन क्षेत्र: 18,620㎡

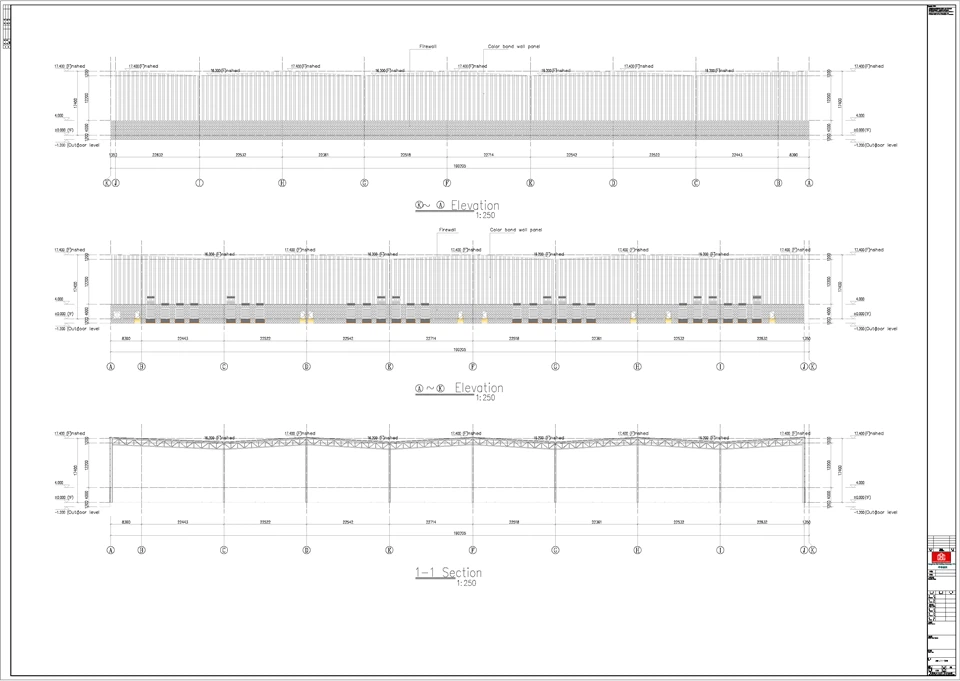

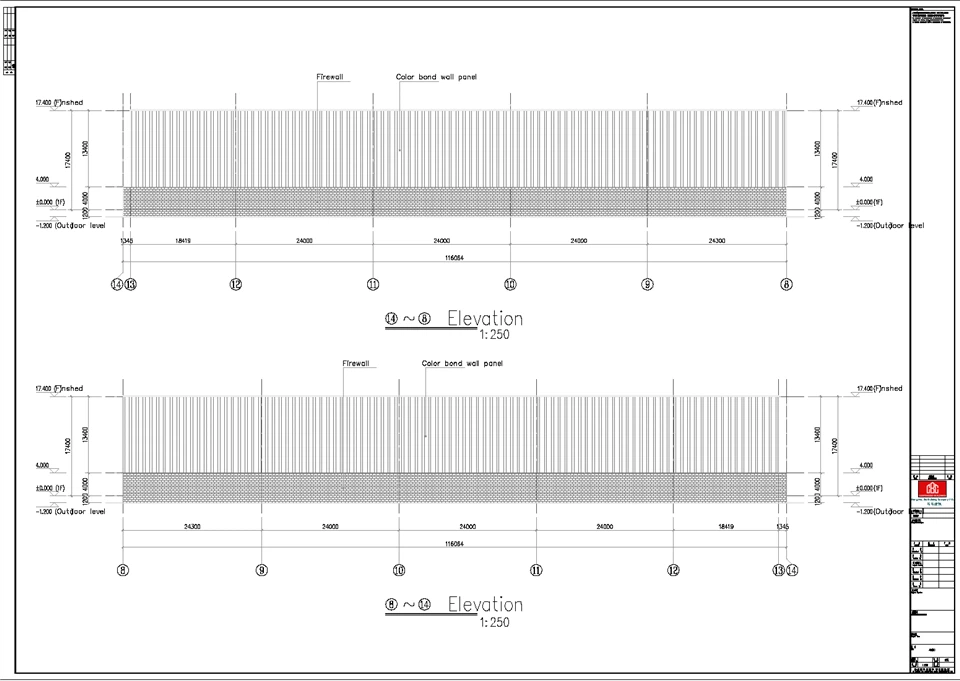

ईव्स की ऊंचाई: 17.4 मीटर (लंबा वर्कशॉप)

संरचना प्रकार:ट्रस संरचना, निरंतर स्पैन लगभग 22 मीटर प्रति स्पैन, बे स्पेसिंग लगभग 24 मीटर

कार्यान्वयन मानक:पेरूवियन स्थानीय बिल्डिंग कोड + स्थानीय पवन भार, बर्फ भार



पेरू के स्थानीय भवन कोड, प्रोजेक्ट लोड आवश्यकताओं और संरचनात्मक विशेषताओं (बड़े विस्तार, लंबे ईव्स) के आधार पर, अनुशंसित संरचनात्मक खंड आकार इस प्रकार हैं, सभी घटकों के लिए पेरू मानक स्टील ग्रेड ग्रेड 50 (एएसटीएम ए 36 के बराबर) का उपयोग किया जाता है, जिसमें अच्छी ताकत, लचीलापन है और पेरू में औद्योगिक भवन परियोजनाओं के लिए उपयुक्त है।



ट्रस का टॉप कॉर्ड और बॉटम कॉर्ड: एच -सेक्शन स्टील, 22 मीटर स्पैन और 24 मीटर बे स्पेसिंग के लिए अनुकूलित।

अनुभाग का आकार: H400×200×8×10 ~ H450×200×10×12

टिप्पणियाँ: अधिक क्षैतिज और ऊर्ध्वाधर भार सहन करने के लिए चौड़े सिरे (116 मीटर की तरफ) में ट्रस के लिए अनुभाग आकार उचित रूप से बढ़ाया गया है।

ट्रस वेब सदस्य: एंगल स्टील और I-सेक्शन स्टील, जिसका उपयोग ऊपर और नीचे के तारों को जोड़ने और भार स्थानांतरित करने के लिए किया जाता है।

एंगल स्टील: L100×8 ~ L125×10 (सामान्य वेब सदस्यों के लिए)

I-सेक्शन स्टील: I140×80×5×7 ~ I160×88×6×9 (मुख्य बल के लिए-वेब सदस्यों को प्रभावित करने वाला)

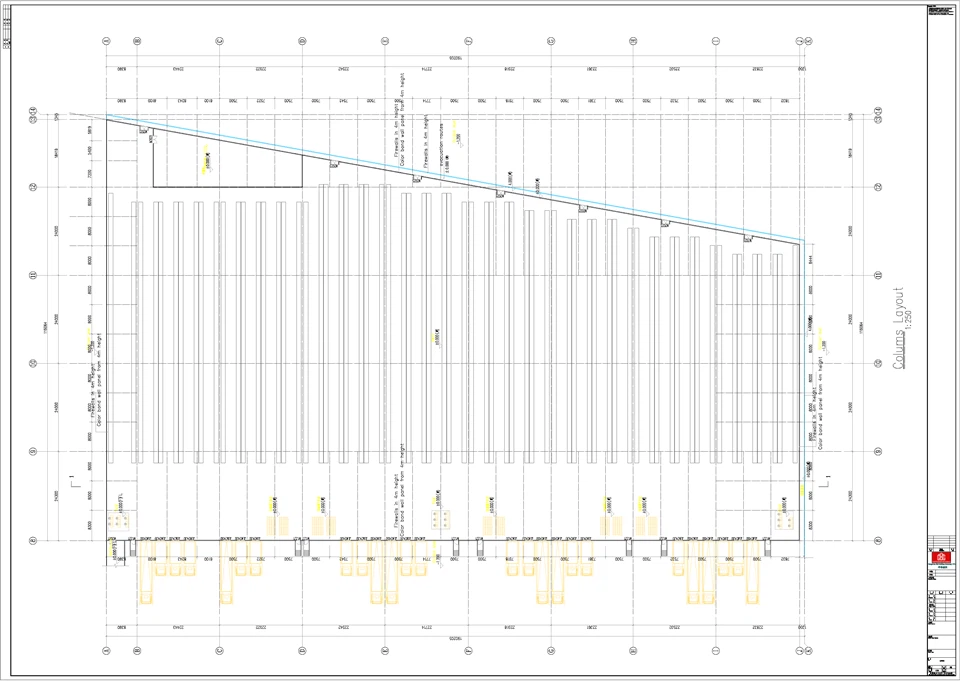

अनुभाग प्रकार: एच-सेक्शन स्टील, ट्रस लोड और 17.4 मीटर ईव्स ऊंचाई से मेल खाता है।

अनुभाग का आकार: H450×250×10×12 ~ H500×250×12×14

टिप्पणियाँ: असमान भार वितरण के तहत संरचनात्मक स्थिरता सुनिश्चित करने के लिए चौड़े सिरे पर स्तंभ अनुभाग थोड़ा बड़ा है।

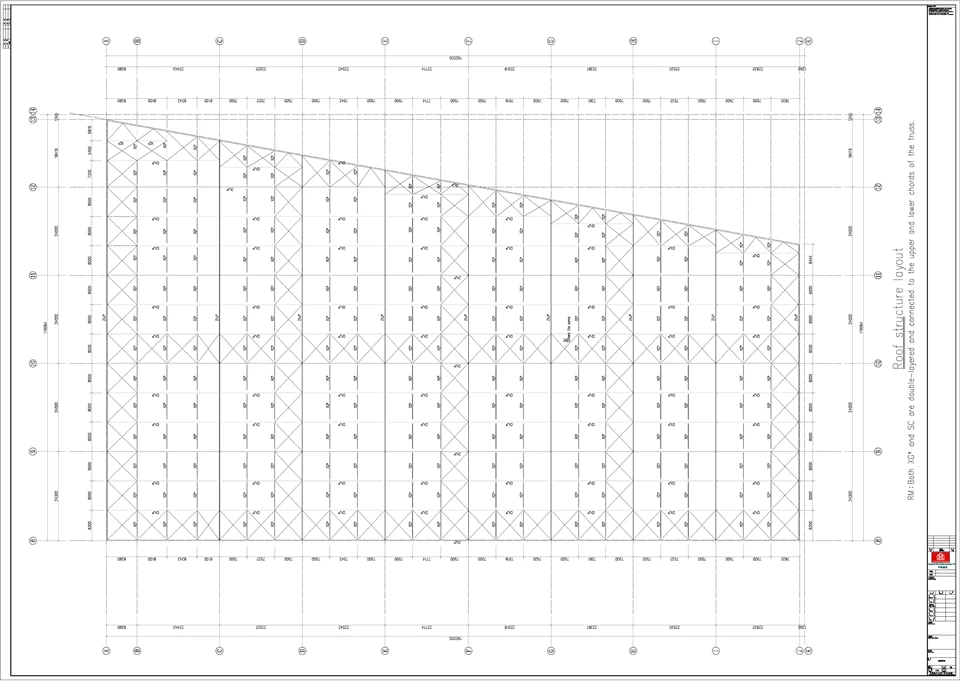

ब्रेसिंग (टॉप कॉर्ड और बॉटम कॉर्ड): गोल स्टील या एंगल स्टील, क्षैतिज बलों (हवा, भूकंप) का विरोध करने और ट्रस स्थिरता बनाए रखने के लिए उपयोग किया जाता है।

गोल स्टील: φ20 ~ φ25

कोण स्टील: L80×6 ~ L100×8

टाई रॉड्स: स्टील पाइप या गोल स्टील, जिसका उपयोग ट्रस के बीच क्षैतिज तनाव को स्थानांतरित करने के लिए किया जाता है।

स्टील पाइप: φ114×4 ~ φ140×5

गोल स्टील: φ22 ~ φ28

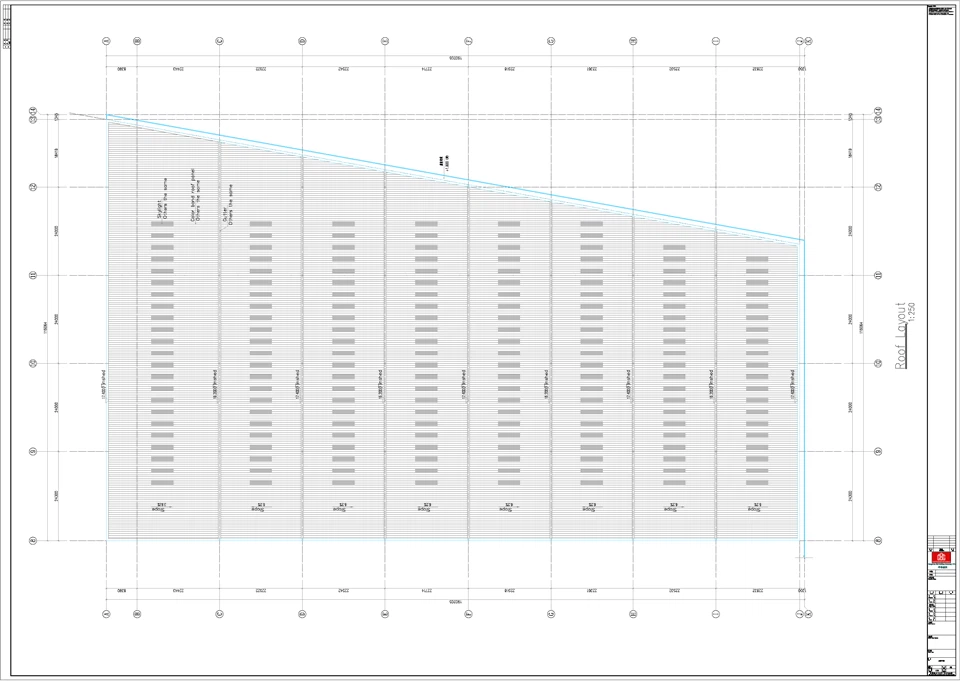

पर्लिन्स (छत): सी-सेक्शन स्टील या ज़ेड{1}}सेक्शन स्टील, छत के भार और स्पैन के लिए अनुकूलित।

अनुभाग का आकार: C200×70×20×3.0 ~ C250×75×20×3.5

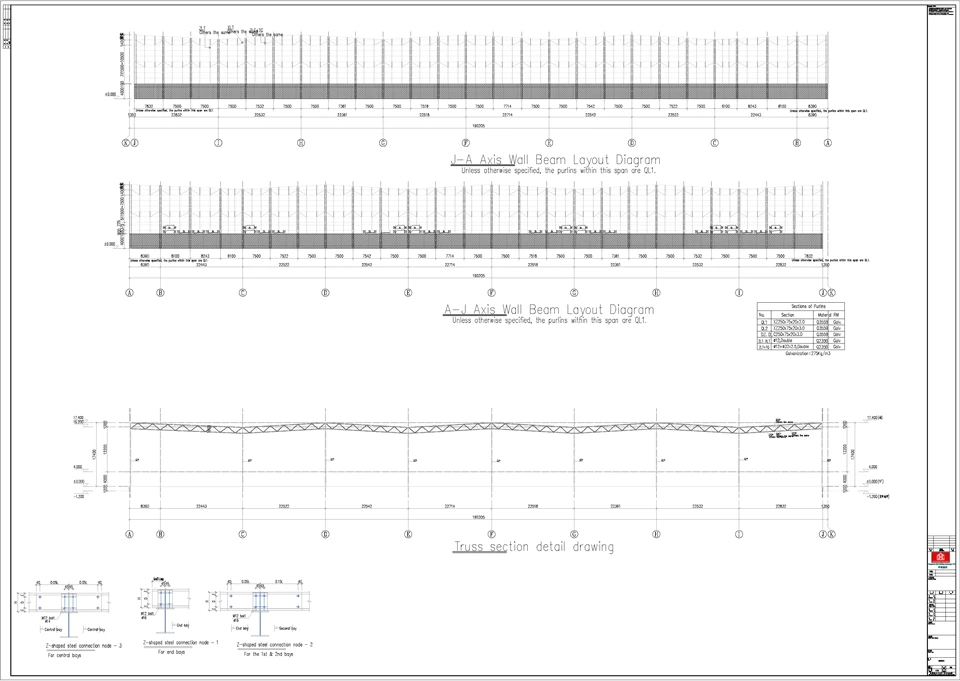

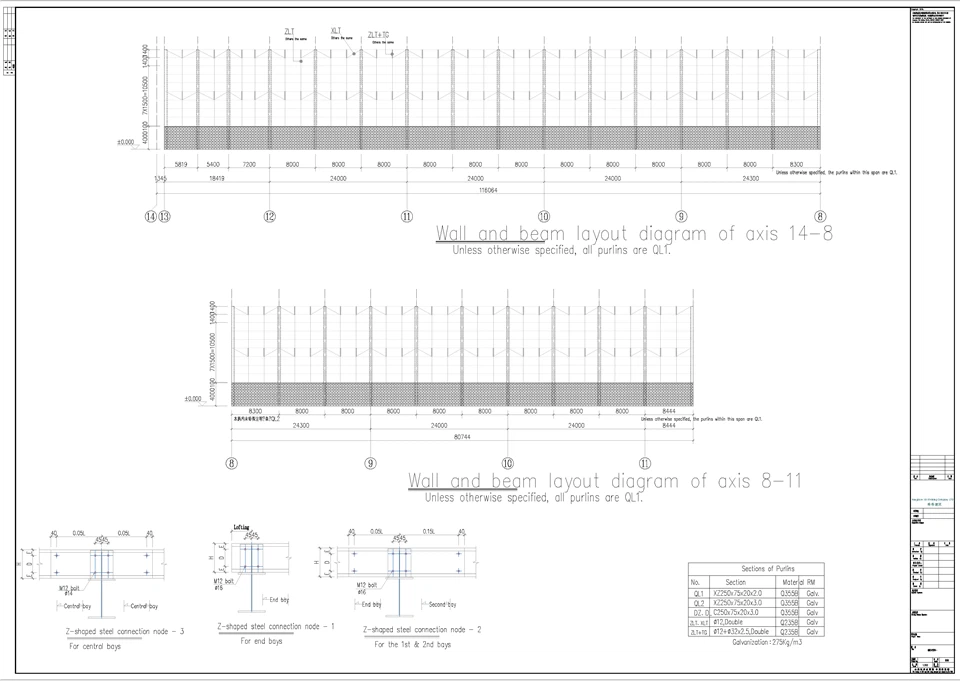

दीवार बीम: सी-सेक्शन स्टील, दीवार के भार और ऊंचाई से मेल खाता हुआ।

अनुभाग का आकार: C180×70×20×2.5 ~ C220×70×20×3.0



उच्च {{0}शक्ति बोल्ट: ग्रेड 10.9, ट्रस, कॉलम और ब्रेसिंग के अनुभाग आकार से मेल खाते हुए, गर्म {{2}डिप गैल्वनाइजिंग एंटी {{3}संक्षारण उपचार के साथ।

सेल्फ -टैपिंग स्क्रू और रिवेट्स: 304 स्टेनलेस स्टील, जिसका उपयोग शहतीर, दीवार बीम और छत/दीवार पैनलों को जोड़ने के लिए किया जाता है।



विस्तृत सामग्री आँकड़े 18,620 ㎡ के कुल भवन क्षेत्र, अनुशंसित अनुभाग आकार और 38 किग्रा/㎡ के अनुभव मूल्य पर आधारित हैं। प्रत्येक घटक का विशिष्ट विवरण इस प्रकार है (उद्धरण और सामग्री तैयारी संदर्भ के लिए):

घटक प्रकार	इस्पात उपभोग सूचकांक (किग्रा/㎡)	कुल इस्पात खपत (टन)	अनुपात	टिप्पणी
मुख्य ट्रस (शीर्ष कॉर्ड, निचला कॉर्ड, वेब सदस्य)	18 ~ 22	372.4	52.6%	20 किग्रा/㎡ के औसत सूचकांक के आधार पर, मुख्य बल धारण करने वाले घटक
स्टील कॉलम	8 ~ 10	167.6	23.7%	9 किग्रा/㎡ के औसत सूचकांक के आधार पर, 17.4 मीटर ईव्स ऊंचाई से मेल खाता है
ब्रेसिंग और टाई रॉड्स	3 ~ 4	65.2	9.2%	3.5 किग्रा/㎡ के औसत सूचकांक के आधार पर, संरचनात्मक स्थिरता सुनिश्चित की जाती है
शहतीर और दीवार बीम	5 ~ 6	102.4	14.5%	छत और दीवार के ढांचे सहित, 5.5 किग्रा/㎡ के औसत सूचकांक के आधार पर
फास्टनरों और सहायक उपकरण	0.5 ~ 1	9.3	1.3%	जिसमें उच्च शक्ति वाले बोल्ट, सेल्फ {{1} टैपिंग स्क्रू आदि शामिल हैं।
कुल	38	716.9	100%	पूर्णांकन के कारण कुल अनुमान से थोड़ा विचलन (±1.3%)





संरचना प्रकार:पोर्टल फ़्रेम/ट्रस कार्यशालाबड़े विस्तार और ऊंचे छज्जों के साथ, सामान्य कार्यशालाओं की तुलना में अधिक इस्पात खपत की आवश्यकता होती है।

क्षेत्रीय स्थितियाँ: पेरू के तटीय और पठारी क्षेत्रों में हवा और बर्फ का भार आम तौर पर बड़ा नहीं होता है, और अत्यधिक ठंड नहीं होती है, इसलिए ठंड प्रतिरोध के लिए अतिरिक्त स्टील की खपत की आवश्यकता नहीं होती है।

अनुभव मूल्य (ट्रस + स्टील कॉलम + ब्रेसिंग + पर्लिन + छत और दीवार कंकाल):

साधारण निम्न कार्यशाला: 25 ~ 30 किग्रा/㎡

15 मीटर से अधिक ऊंचाई वाले ईव्स के साथ बड़ा -स्पैन ट्रस:35 ~ 45 किग्रा/㎡

यह प्रोजेक्ट इसे अपनाता हैमध्य-ऊपरी मान 38 किग्रा/㎡अनुमान के लिए, समलम्बाकार लेआउट और असमान भार वितरण पर विचार करें।





कुल इस्पात खपत=भवन क्षेत्र × इस्पात खपत सूचकांक ÷ 1000

18620 ㎡ × 38 किग्रा/㎡ ÷ 1000 ≈707.6 टन

अनुशंसित कोटेशन/सामग्री तैयारी रेंज: 650 ~ 840 टन

किफायती डिज़ाइन: के बारे में650 टन(अनुकूलित अनुभाग आकार, सामान्य लोड स्थितियों के लिए उपयुक्त)

सुरक्षित/भारी भार/उच्च मानक डिज़ाइन: के बारे में840 टन(रूढ़िवादी डिज़ाइन, उच्च भार या सख्त कोड आवश्यकताओं के लिए उपयुक्त)





स्थानीय पवन भार, हिम भार और भूकंपीय गुणांक: पेरू के विभिन्न क्षेत्रों (तटीय बनाम पठार) में अलग-अलग लोड पैरामीटर हैं, जो सीधे घटकों के अनुभाग आकार को प्रभावित करेंगे।

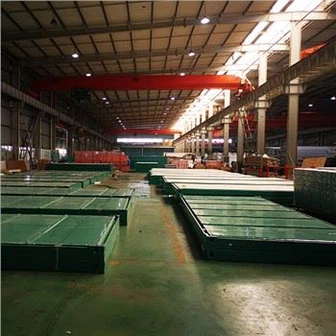

चाहे होंक्रेन, निलंबित भार और छत पर लाइव भार: क्रेन या अन्य भारी भार जोड़ने से स्टील की खपत में काफी वृद्धि होगी।

क्या छत/दीवार अपनाती हैभारी-भरकम ड्यूटी पैनल और थर्मल इंसुलेशन कॉटन की मोटाई: भारी शुल्क वाले पैनल छत के भार को बढ़ा देंगे, और मोटा थर्मल इन्सुलेशन कॉटन समग्र भार वितरण को प्रभावित करेगा।

ट्रस प्रकार:ट्यूब ट्रस / एच-सेक्शन स्टील ट्रस / एंगल स्टील ट्रस: विभिन्न प्रकार के ट्रस में अलग-अलग स्टील की खपत होती है, और ट्यूब ट्रस में आमतौर पर एंगल स्टील ट्रस की तुलना में अधिक स्टील की खपत होती है।

आग और संक्षारण प्रतिरोध स्तर और पेरूवियन स्थानीय स्टील ग्रेड (जैसे कि ग्रेड 50): उच्च आग और संक्षारण प्रतिरोध स्तर से लागत और स्टील की खपत में वृद्धि होगी, और विभिन्न स्टील ग्रेड अनुभाग आकार चयन को प्रभावित करेंगे।

यदि आप निम्नलिखित जानकारी प्रदान कर सकते हैं:

विशिष्ट स्थान (पेरू/तटीय या पठार में कौन सा शहर)

क्या क्रेन और छत भार हैं

मैं इसके अनुसार अधिक सटीक रेंज और ब्रेकडाउन (मुख्य संरचना/पुर्लिन/ब्रेसिंग) प्रदान कर सकता हूंपेरूवियन कोड.
